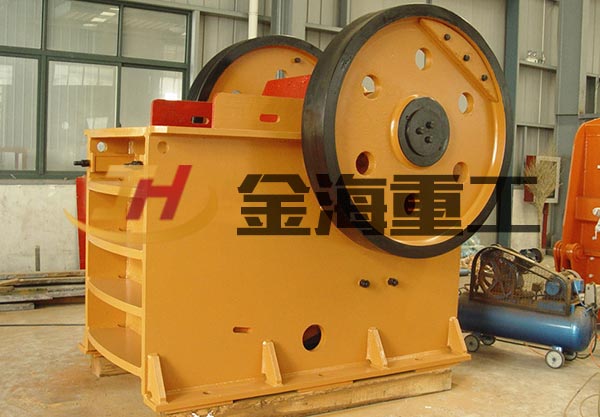

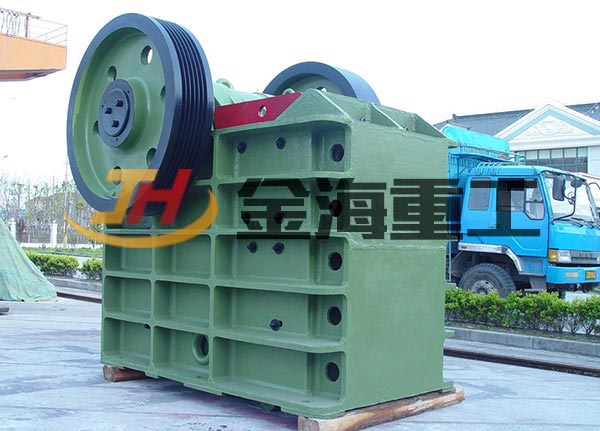

颚式破碎机简称颚破,是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地应用在冶金、化工、建材、电力、交通等工业部门,用于抗压强度在147-245MPa的各种矿石和岩石的粗、中、细碎。为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度需要,金海机器一直投入很多人力、物力、财力用于研发高效节能的新型颚式破碎机,不断有更多新型颚式破碎机推出,欢迎持续关注我厂。
颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛应用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的抗压强度为320MPa。
1、金海颚破均采用世界顶级制造工艺,选用高端的制作材料打造而成。
2、金海鄂式破碎机拥有更先进的动颚总成,使其更经久耐用,动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动,此外重型偏心轴亦采用锻坯进行加工,这一切均使得颚式破碎机具有超凡的可靠性。
3、颚破轴承座采用整体式铸钢结构,能够保证与破碎机架完全匹配,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。
4、采用有限元分析技术,设备具有更高的工作强度,有助于生产效率的提升。
5、鄂式破碎机的破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。
6、排料口调整更快捷方便。颚式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。
7、选用轴承规格更大、承载能力更高。 金海鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的密封轴承使寿命大大延长。
8、金海颚式破碎机采用齿形护板,增大了颚板的有效长度,产量更高。
颚式破碎机工作方式为曲动挤压型,工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与次同时,物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。
型号 | 给料口尺寸 (mm) |
进 料粒度 (mm) |
排料口调 整范围 (mm) |
处理能力 (t/h) |
偏心轴转速 (r/min) |
电动机功率 (kw) |
总重量 (t) |
外形尺寸 (长×宽×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 0.8 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 1.2 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1.5 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 30 | 7 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 12 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 55 | 15.8 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-180 | 250 | 55 | 17 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 29 | 2660×2430×2800 |
PE-800×1060 | 800×1060 | 640 | 130-190 | 130-330 | 250 | 110 | 29.8 | 2710×2430×2800 |
PE-830×1060 | 830×1060 | 650 | 160-220 | 150-336 | 250 | 110 | 30.7 | 2740×2430×2800 |
PE-870×1060 | 870×1060 | 660 | 200-260 | 190-336 | 250 | 110 | 31.5 | 2810×2430×2800 |
PE-900×1060 | 900×1060 | 685 | 230-290 | 230-390 | 250 | 110 | 33 | 2870×2420×2940 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 110 | 52 | 3380×2870×3330 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 110 | 55 | 3480×2876×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 160-220 | 100.9 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 280-355 | 122 | 5160×3660×4248 |
PE-1600×2100 | 1600×2100 | 1500 | 300-400 | 1300-2200 | 160 | 350-380 | 150.6 | 6210×4013×4716 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 15 | 3.8 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 30 | 5.5 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30 | 7 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 37 | 9.7 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 55 | 15.6 | 2720×1950×1600 |
